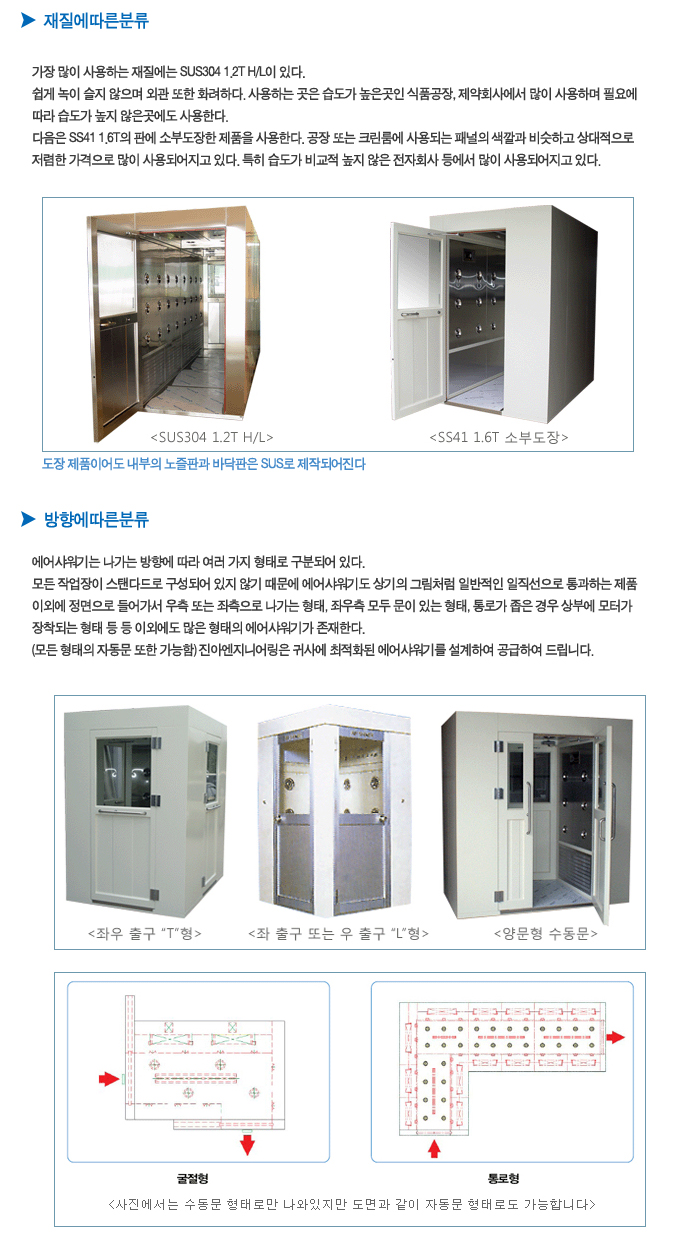

  • 에어샤워의종류

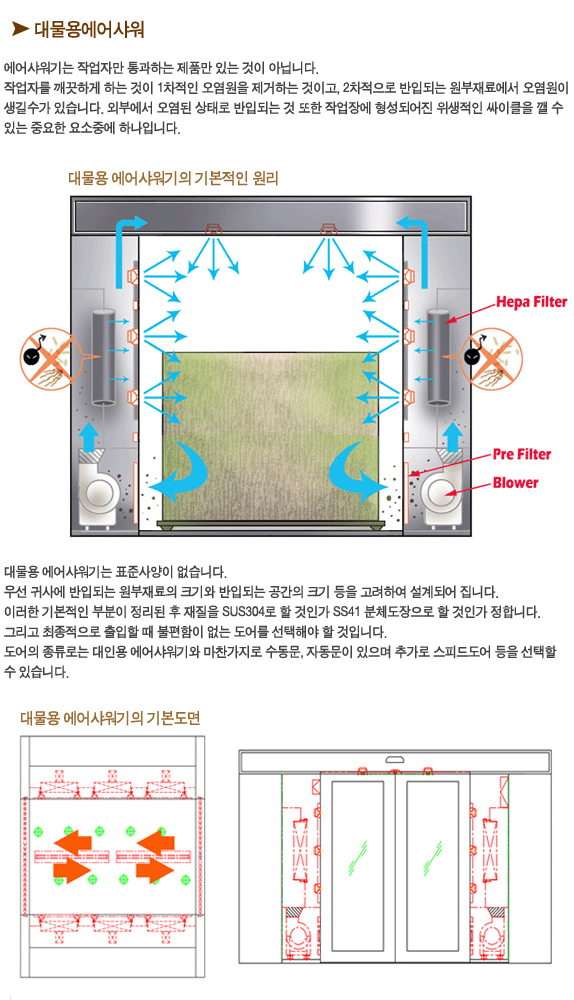

  • 대물용에어샤워



에어샤워

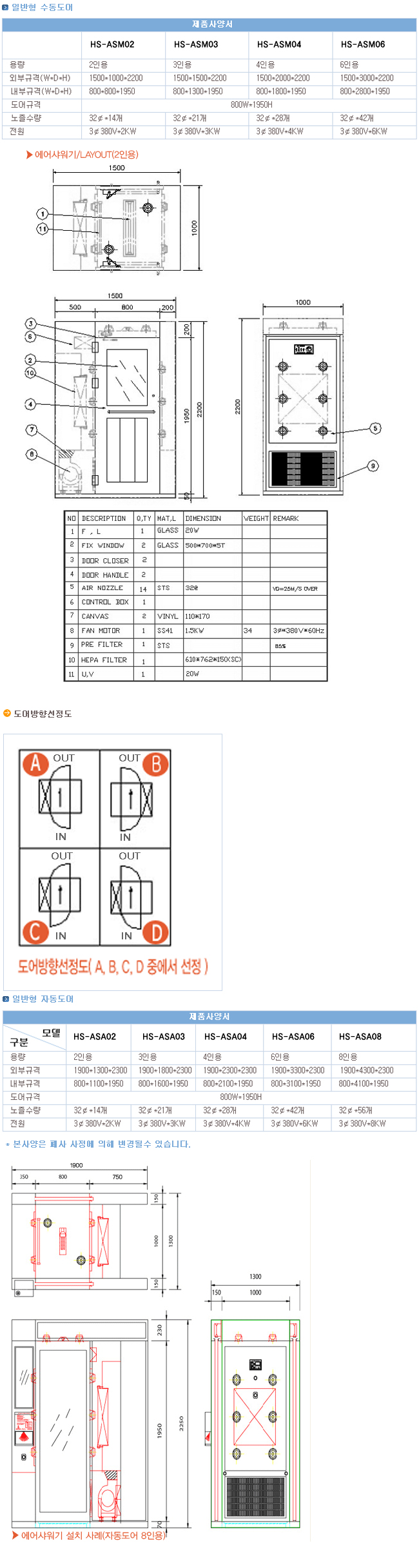

사양

※ 에어샤워 공통 시방서

1.구성
1) CASING & FRAME
2) DOOR
3) NOZZLE
4) FILTER
5) FAN
6) TIMER
7) 기타부속

2. 재질 및 성능
1) CASING & FRAME
① CASING의 재질은 SUS 304 1.2t 이상을 사용하여 구조적 강도를 갖도록 해야 하며, NOZZLE PLATE의 재질도 SUS 304 1.2t를 사용한다.
② 절곡부의 곡선은 미려하게 처리하고 돌출 부위가 없도록 한다.
③ 해체 조립이 용이하도록 조립형으로 한다.
④ 각부 연결부에서는 박킹을 넣어 공기의 누설이 없도록 한다.
⑤ FRAME 은 SUS 304 1.2t 이상을 사용하여 본체를 충분히 지지할 수 있게 한다.

2) DOOR
① 재질은 SUS 304 를 사용하고 유리창은 강화유리12m/M 두께로 한다.
② AUTO DOOR (SLIDING TYPE)의 경우는 PUSH BUTTON S/W에 작동해야 하며 , 감지 센서볼을 부착하여 자동으로 작동되어야 한다.
③ DOOR 출구측에 INTER ROCK 장치가 부착되어 출입 통제가 되도록 해야 한다.

3) NOZZLE
① NOZZLE의 재료는 SUS304 을 사용하여 NOZZLE에서 25M/sec 이상의 공기를 분사 시킬 수 있는 구조로 방향 조절이 가능한 것으로 한다.
② NOZZLE PLATE와 NOZZLE과는 밀착이 잘 되도록 삽입 조립한다.

4) FILTER
① PRE FILTER 는 세척이 가능하고 취급이 간편하도록 제작하고 FILTER 의 틀은 SUS 304 로 하고 FILTER를 SUS 304로 고정한다.
② HEPA FILTER는 교체가 가능하고 취급이 간편하도록 제작하고 FILTER의 FRAME이 접한 부분과 완전한 기밀을 유지하여야 한다.
* FILTER EFFICENCY : 0.3um DOP 99.97%

5) FAN
① FAN은 TURBO FAN 또는 SIROCCO FAN으로 한다.
② BALANCING 은 STATIC BALANCING 및 DYNAMIC BALANCING 을 CHECK하여 이상이 없도록 한다.
③ 사용재질은 0.8t~1.2t 냉간압연강판 SHAFT 는 마모강으로 한다.
④ 전동기는 K.S 품으로 완전 밀폐형을 사용하며 외부에서의 습기나 먼지에 지장이 없고 운전시 소음 및 진동을 최소로 하여야 한다.
⑤ 방진 장치를 하여 UNIT 에 소음이 전달되지 않도록 한다.
⑥ CASING의 진동을 방지하기 위하여 CANVAS를 사용하여 격리시킨다.

6) TIMER
① TIMER 조절이 가능하도록 한다. (0~99 SEC)

7) 기타 부속
① PHOTO CELL, 램프,스위치,타이머,형광등,BUTTON S/W, CONTROL PANEL, TERMINAL BLOCK BOX타납니다.

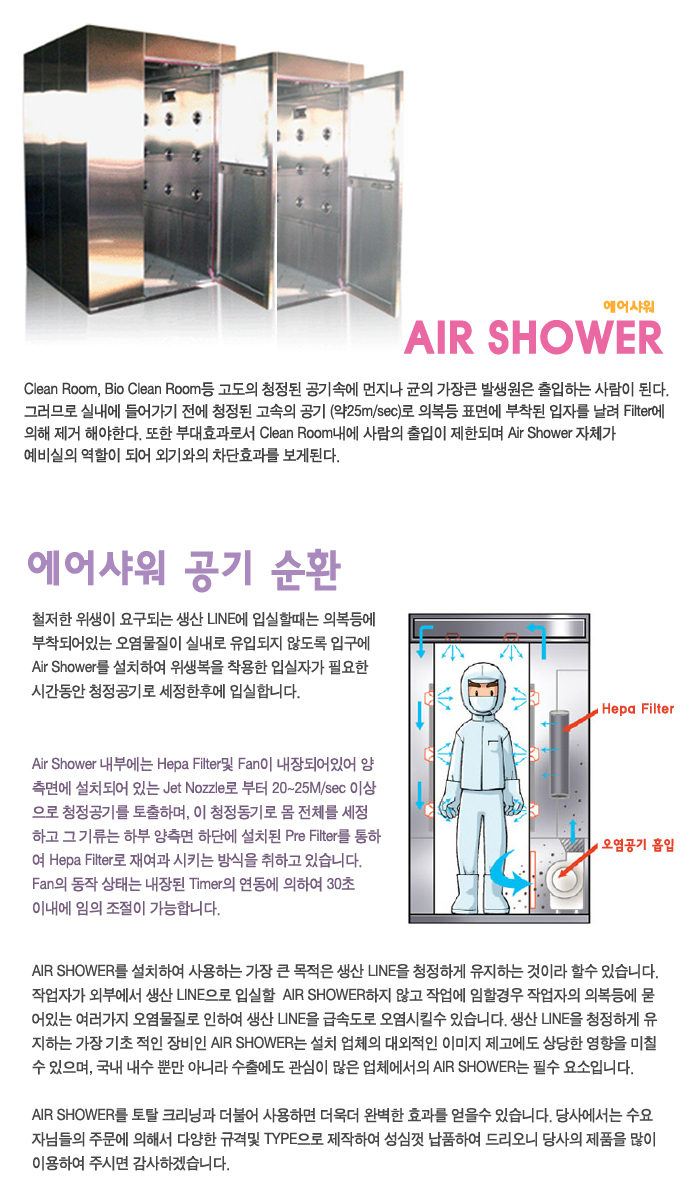

에어샤워기내부 상세설명

에어샤워기는 아무리 작은 것이라고 할지라도 원리는 모두 같습니다. 기본적인 에어샤워기의 부분적인 내용을 파악한다면 에어샤워기를 선택하시는데 도움이 될 것입니다.
